四路双绞线视频传输器

一、产品简介

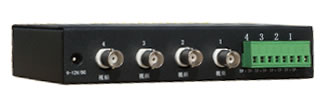

AB-T400T/R系列双绞线视频发送/接收器是一款四路有源视频发送/接收设备，使用五类或五类以上非屏蔽双绞线作为传输介质，传输四路视频信号，标称传输距离可达1600米。AB-T400T/R超强的干扰抑制、超低的电磁辐射能力可以使电话、RS485控制数据、音频、多路视频、甚至低压电源共缆传输，在一根五类以上的非屏蔽双绞线中的四对线任取一对线就可以传输一路信号、四对线可以传输四路视频、或多种信号的组合而且互不干扰。产品内建瞬态冲击保护措施，有很强的环境适应能力。

二、技术参数
视频:
1、视频制式:NTSC/PAL/SECAM
2、视频带宽：8MHz
3、同轴电缆（BNC公头）阻抗：75Ω（非平衡）
4、非屏蔽双绞线（UTP）阻抗：100Ω（平衡）
5、输入/输出电压：1.0Vp-p
6、场斜率：<0.5
7、共模抑制比：60dB（0～6MHz）

LED指示
1、电源指示：红灯亮
2、信号指示：绿灯亮

线缆要求：
1、线缆要求：非屏蔽双绞线对、24-16AWG
2、类别：5类或5类以上
3、阻抗：100±20欧姆
4、DC环路电阻：18欧姆/100m
5、分布电容：小于62pF/m

瞬态抑制
1、6000V：1.2μS×50μS
2、3000V：8μS×20μS接地端子接入大地

工作条件：
1、供电电源：DC12V最大电流120mA
2、环境温度：-25℃～70℃
3、环境湿度：0～95%不结凝
4、储存温度：-40℃～150℃
5、MTBF：≥105小时

机械尺寸
机械尺寸(包含视频头)：90×86×24mm

三、特点：
1、实时视频传输
2、高质量的视频效果
3、超强干扰抑制能力
4、多级防雷设计
5、电源极性反接保护
6、电路模块化设计
7、工业级工作环境
8、贴片生产工艺
9、结构小巧美观
10、调试简单便于施工
