电站锅炉工业电视系统通常有一套全炉膛内窥式火焰监视摄像机及两只汽包水位监视摄像机组成：
---------------------------------------------------------------------------------------------------------------------------------
内窥式全炉膛火焰监视系统
1、设备选型
电站锅炉全炉膛火焰监视的摄像机在安装时一般采用两种安装方式：炉顶顶部安装和炉壁侧面安装。
当采用炉顶顶部安装时可以选用常规的直视型镜头的设备：
（1）、AB-NTV-1-A790电动内窥型,适用炉墙厚度200～500mm
（2）、AB-NTV-2-A790固定内窥型,适用炉墙厚度200～500mm
（3）、AB-NTV-3-A790气动内窥型,适用炉墙厚度200～500mm
（4）、AB-NTV-1-A330电动内窥型,适用炉墙厚度≤200
（5）、AB-NTV-2-A330固定内窥型,适用炉墙厚度≤200
（6）、AB-NTV-3-A330气动内窥型,适用炉墙厚度≤200
当采用炉壁侧面安装时，可以选择下列拐视型镜头的设备：
（1）、AB-NTV-1-B790电动内窥型,适用炉墙厚度200～500mm
（2）、AB-NTV-2-B790固定内窥型,适用炉墙厚度200～500mm
（3）、AB-NTV-3-B790气动内窥型,适用炉墙厚度200～500mm
（4）、AB-NTV-1-B330电动内窥型,适用炉墙厚度≤200
（5）、AB-NTV-2-B330固定内窥型,适用炉墙厚度≤200
（6）、AB-NTV-3-B330气动内窥型,适用炉墙厚度≤200
请用户根据需要选择相应型号的产品，或致电0519-85123875与我公司技术部洽谈。

2、内窥拐视式产品简介:

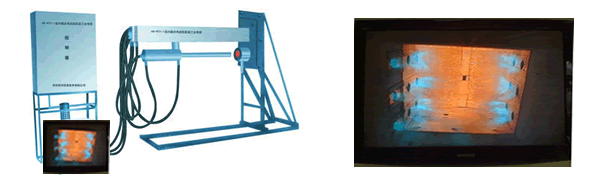

内窥拐视式电动型全炉膛火焰高温工业电视监视系统是主要应用于热电厂电站锅炉的全炉膛火焰监视，它可以安装在锅炉炉墙侧面，将内窥镜伸入炉内，镜头向下监视分布在炉膛四角位置的多个燃烧喷火嘴及每个喷火嘴喷火形状，及早发现炉内油嘴雾化不良、漏油造成喷火不畅、火焰变小以及火嘴配风不好引起火焰过长而出现舔管等故障，从而制止事故的发生，确保了锅炉炉膛经济运行的可靠性，提供生产效率。
该设备需要使用压缩空气对内窥镜头及少量水对炉墙安装基座进行冷却保护,若条件不允许时也可以不用水而改用压缩空气冷却炉墙安装基座。根据对气流分布的合理分析,在内窥镜头的前端加装了压缩空气发散涡流装置,使得压缩空气在此形成了旋转风帘,大大增加了风帘的强度和吹扫面积,有效的抑制了炉内灰尘、油腻与内窥镜头的接触,起到了很好的防尘防腐效果,在压缩空气洁净时内窥镜头可以在免维护情况下长期连续稳定的运行。
正常工作时，将内窥镜头伸到炉墙内侧,直接在炉内大范围、多视角监视炉内工况。
AB-NTV-1-Bxxx电动内窥型系统使用松下PLC作为数据采集、运算、电气控制的上层管理设备，采用专门设计的大功率高温减速电机作为最终的命令执行机构，在确保冷却水、冷却气的正常压力与流量及电源不间断的情况下,可24小时连续工作在2000°C左右的窑炉内部，当冷却气压力低于设定保护值或探头超过设定保护温度或供电电源中断时，设备立即启动自我保护进程，内窥镜头自动退至炉外，同时关闭炉门以封堵炉膛火焰、避免高温热辐射对设备的不利因素。同时输出声、光报警信号,提示现场维护人员及时处理故障。
AB-NTV-2-Bxxx固定内窥型系统主要从节约成本的目的出发，采用手动推进、直线导轨机构来实施内窥镜的伸进与退出，在保证冷却水、冷却气的压力与流量正常及电源不间断的情况下,可24小时连续工作在2000°C左右的窑炉内部，当冷却气压力低于设定保护值或探头超过设定保护温度或供电电源中断时，设备立即输出相应的声、光报警信号,提示现场维护人员及时到达现场，首先手动强制将内窥镜退出炉膛并处理相应故障。内窥镜被退出的同时自动关闭炉门以封堵炉膛火焰、避免高温热辐射对设备的不利因素。
AB-NTV-3-Bxxx气动内窥型系统也采用松下PLC作为数据采集、运算及电气控制的上层管理设备，采用进口无杆汽缸作为最终的命令执行机构，在保证冷却水、冷却气的压力与流量正常及电源不间断的情况下,可24小时连续工作在2000°C左右的窑炉内部，当冷却气压力低于设定保护值或探头超过设定保护温度或供电电源中断时，设备立即启动自我保护进程，内窥镜头自动退至炉外，同时关闭炉门以封堵炉膛火焰、避免高温热辐射对设备的不利因素。同时输出声、光报警信号,提示现场维护人员及时处理故障。
3、基本参数：

序号	产品型号		电动内窥型AB-NTV-1-Bxxx		固定内窥型AB-NTV-2-Bxxx				气动内窥型AB-NTV-3-Bxxx
1	应用炉型	热电发电锅炉(侧装方式)	实时监控四角喷火嘴工作情况、火焰形状、炉内炉管情况
		垃圾处理厂焚烧炉	实时监控垃圾燃烧状况
		石化常减压蒸馏装置	常压炉、减压炉：火焰燃烧及雾化情况、炉管、保温层及炉底结焦情况
		其它相关高温工业窑炉
2	炉墙厚度要求		AB-NTV-X-B330型适用于炉墙厚度≦200mm，AB-NTV-X-B790型适用于炉墙厚度200～500mm,根据炉墙的不同厚度，可以定制。
3	环境温度要求	炉内温度	≦2000℃
		自动退出装置	≦70℃
		控制系统	≦50℃
4	自动退出功能报警输出功能	伸进退出命令执行机构	大功率高温减速电机		手动推进、直线导轨				进口无杆汽缸
		自动退出功能或报警输出功能	压缩空气欠压 内窥镜前端温度超温 供电电源中断(需要加UPS电源) 三者之一故障发生时内窥镜头将能自动退出炉膛		压缩空气欠压 内窥镜前端温度超温 供电电源中断(需要加UPS电源) 三者之一故障发生时系统即输出相应的声、光报警信号，提示维护人员立即到现场将内窥镜从炉膛强制退出				压缩空气欠压 内窥镜前端温度超温 供电电源中断 三者之一故障发生时内窥镜头将能自动退出炉膛
		手动伸进退出功能	在调试安装时或其它需要时可以手动伸进退出		手动伸进退出				在调试安装时或其它需要时可以手动伸进退出
5	冷却空气供气要求	气源要求	洁净压缩空气，最好是仪表气或氮气
		压缩空气入口管径	6”管
		压缩空气入口压力	0.2～0.7MPa
		压缩空气入口温度	≦35℃
		压缩空气流量	0.15m³/min
6	炉膛吹扫供气要求	气源要求	普通压缩空气
		入口管径	4”管
		入口压力	0.1～0.2MPa
		入口温度	≦35℃
		压缩空气流量	0.1m³/min
7	安装基座供水要求	水质要求	生活用水
		入口管径	4″
		出口管径	6″
		压力	0.1～0.5Mpa
		入口温度	≤35℃
		流量	≤0.2m³／h
8	供电要求	AC220V±10%，50Hz，120W
9	镜头参数	视场角	视场角(对角线)≥90°,视场向下拐角120°或135°可根据需要选择
		长度	AB-NTV-X-B500型镜头长度330mm,AB-NTV-X-B790型镜头长度800mm，可以根据用户的实际需要定制。
		前端针孔	前端进光针孔直径φ1.0mm，蓝宝石保护
10	图像参数	CCD	1/3” 彩色CCD
		分辨率	1280×960
		强光抑制	支持
		宽动态	支持
11	外形参数	外形尺寸	自动退出装置：1380(L)×320(W)×480(H)mm
			控制系统：600(L)×500(W)×1300(H)mm
		重量	自动退出装置约40Kg，预埋件及炉壁安装基座水冷套约40Kg
12	其它配置或要求	系统中电缆配置	视频电缆SYV75-5				根据实际情况，高温区域需要选用高温电缆的请在订货时说明
			电源电缆RVV3×12
			控制电缆RVV10×12
		安装距离	控制箱与自动退出装置间距离2米				可以延长，请订货时说明
			监控中心与现场控制箱间距100米
		涡旋制冷管	根据现场压缩空气实际温度情况，若入口温度不能满足低于35℃的要求时，需增加该涡旋制冷管，请订货时说明

4、主要技术特点
(1)、长镜头设计,AB-NTV-X-B790为标配，适用于炉壁厚度在200～500mm的炉型,应用范围最广、普及程度最高;
(2)、双层压缩空气,螺旋风帘设计,镜头不积灰,长期免维护;
(3)、蓝宝石耐高温镜头,耐温性能好,在没有冷却的情况下可以在400℃短暂工作;
(4)、整体不锈钢材料,耐腐蚀性强;
(6)、配有自动退出功能的设备时选用PLC程序化控制，设备工作稳定性好；
(7)、故障自动退出：内窥镜在欠压、超温、停电三者之一故障时自动退出或给出相应声光报警信号
(8)、紧急手动退出保护装置;
(9)、电机自锁链式传动机构、手动直线道轨伸进退出机构或汽缸推进装置;
5、简要安装步骤：
请参考AB-NTV-1-A790的安装介绍
